轻触开关四脚开关如何焊接?
根据经验,一般只要的对脚就可以进行直接焊接
注意:轻触四脚开关的性能原理,就是按键按下的时候两个弹片挨近了,也就是导通了;松开的时候,弹片分离,也就是断开了。
1、万用表调至二极管处
2、先测轻触四脚开关中的任意两脚,判断哪两个脚是导通的,哪两个脚是断开的
3、轻触按下,在测任意两脚,判断哪两个脚是导通的,哪两个脚是断开的
4、开始断开,按键按下导通的两脚可做为焊接的两个脚

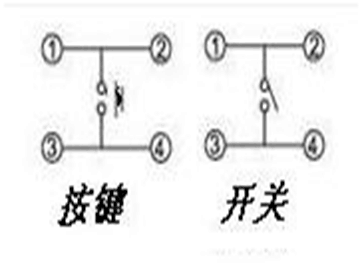

5、下图是接线图,1、2 脚是一端,3、4脚是另一端
